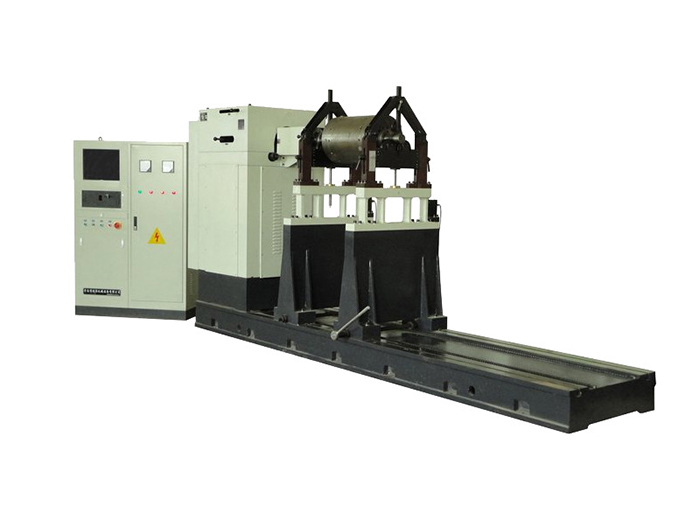

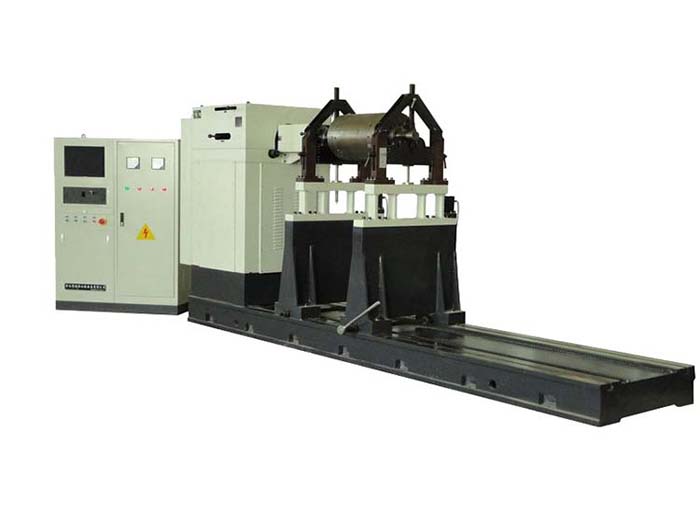

YFW系列风机专用平衡机

一、产品介绍

该系列是专为风机、鼓风机行业等大直径工件要求生产的硬支承卧式专用动平衡机，采用滚轮支承，万向联轴节驱动，变频电机加变频器调速，由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，床身均采用整体铸造，稳定性好。广泛应用风机、鼓风机等行业，可在单面、双面及多个校正面上进行平衡测量。具有效率高，精度准确，显示直观，质量可靠，维修方便的特点，软件备有普通工件和标准转子两种标定功能，克服了其他硬支承平衡机测量系统用户难以自行标定设备的缺陷，并有联轴器补偿功能等多种测量方法和功能供选择，可实现参数输入、预览、实验、结果存储、打印、操作全部采用汉化菜单结构，人机对话，自动提示。

技术参数

三、产品特点

机械部分和控制

  ★摆架和床身采用铸件，足够的刚性和稳定性；摆架抗静压能力强，在设备驱动能力足够的前提下一般可过载20%以上

  ★平衡机上的滚轮采用轴承钢制造，整体盐浴淬火硬度达到了HRC55以上；滚轮支撑面磨削之后再抛光径向跳动小再配精密滚轮轴承，使得工件运转更平稳对测量信号的干扰更低

  ★万向节采用精密加工，并经过同心校正和平衡。这样大大减小了万向节在平衡时对工件平衡量的影响，保证了工件平衡的精度。

  ★摆架可以沿床身移动且可以停在床身以上的任何部位，所以设备可以平衡有效长度范围内任意长度的工件。

  ★万向联轴器接盘安装同步旋转刻度标识，便于不平衡量角度的找取。

  ★设备床头的变速箱座部分采用整体铸造框架稳定可靠性高，并且机械变速箱可前后移动20mm便于工件和万向节对接和分离

  ★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便

四、测量系统

★工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台

★配本公司自主开发通用平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示

★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度

★软件带不平衡量计算器，操作人员只需要输入工件的需用振动精度级、质量、工作转速、和半径点，击计算就能够得到工件允许剩余不平衡量的克数

★软件完全自主开发，可根据客户要求修改或添加软件功能

五、机械部分和控制

★硬支承摆架和铸造床身，设备稳定性更好，测量转速范围宽

★摆架可以沿床身移动且可以停在床身以上的任何部位，所以设备可以平衡之间任意长度的工件。

★安装同步旋转刻度标识，便于不平衡量角度的找取。

★采用变频调速系统，根据需要调整设备电机启动时间使用方便
