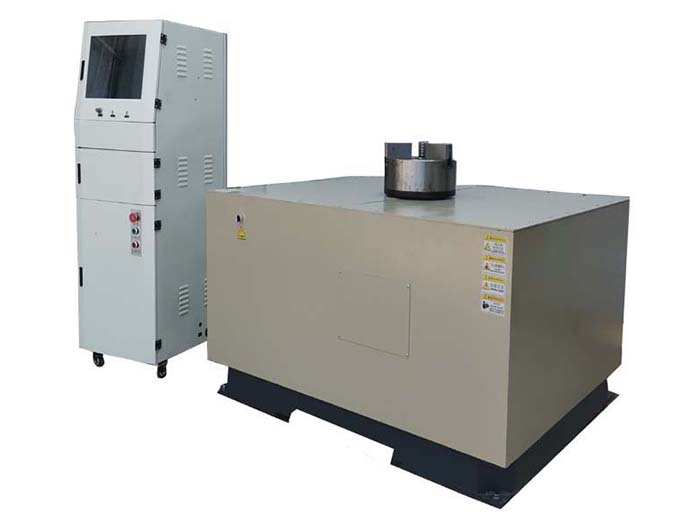

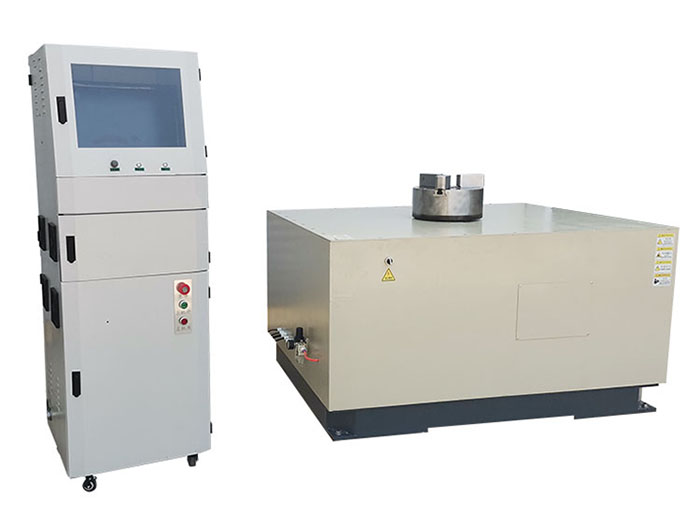

YLD系列通用立式平衡机

一、产品介绍

本机适用于盘状旋转件在单面上进行动平衡校验，是风扇风叶，换气扇风叶，汽车飞轮，离合器，刹车盘，制动毂，液力偶合器等零部件进行动平衡校验的理想设备，只需更换安装工件的夹具，即可进行平衡校验。由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，并配有工业机柜，与机械部分组成平衡机系统，便于参数存盘，打印，系统测试精度高，使用可靠，维修方便，较其他测试系统更为先进。并可根据客户的工件为客户定制各种通用夹具或专用夹具，也可配侧去重钻床，立去重钻床和吸尘装置等附具。

二、主要技术参数

三、产品特征

1..测量系统

★工业控制计算机，19英寸液晶显示器，Windows操作平台。

★200公斤以内立式平衡机配本公司自主开发通用平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；大型立式平衡机配带角度跟踪功能的立式机软件。

★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率，高灵敏度。

★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数。

★软件完全自主开发，可根据客户要求修改或添加软件功能。

2.机械部分和控制

★设备采用铸造底座、立支架、主轴座和支承座，设备具有足够的刚性和稳定性，同型号设备过载能力百分之20。

★主轴采用45#碳素结构钢，经过锻打，淬火，精磨以后，轴向与径向跳动都在0.01mm以内；且主轴为加粗型即便是工件的不平衡量超过30000g*cm，设备也可以准确测量。

★动力传动采用多楔带，运行平稳传动可靠，对平衡测量影响小。

★主轴带同步旋转刻度盘，便于不平衡量角度的找取。

★主轴采用中空结构，主轴下端可以接旋转气缸，通过拉杆和气动卡盘（或气动工装）可以快速夹紧工件。

★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便。
